磁选机
磁选机 159 0364 9888

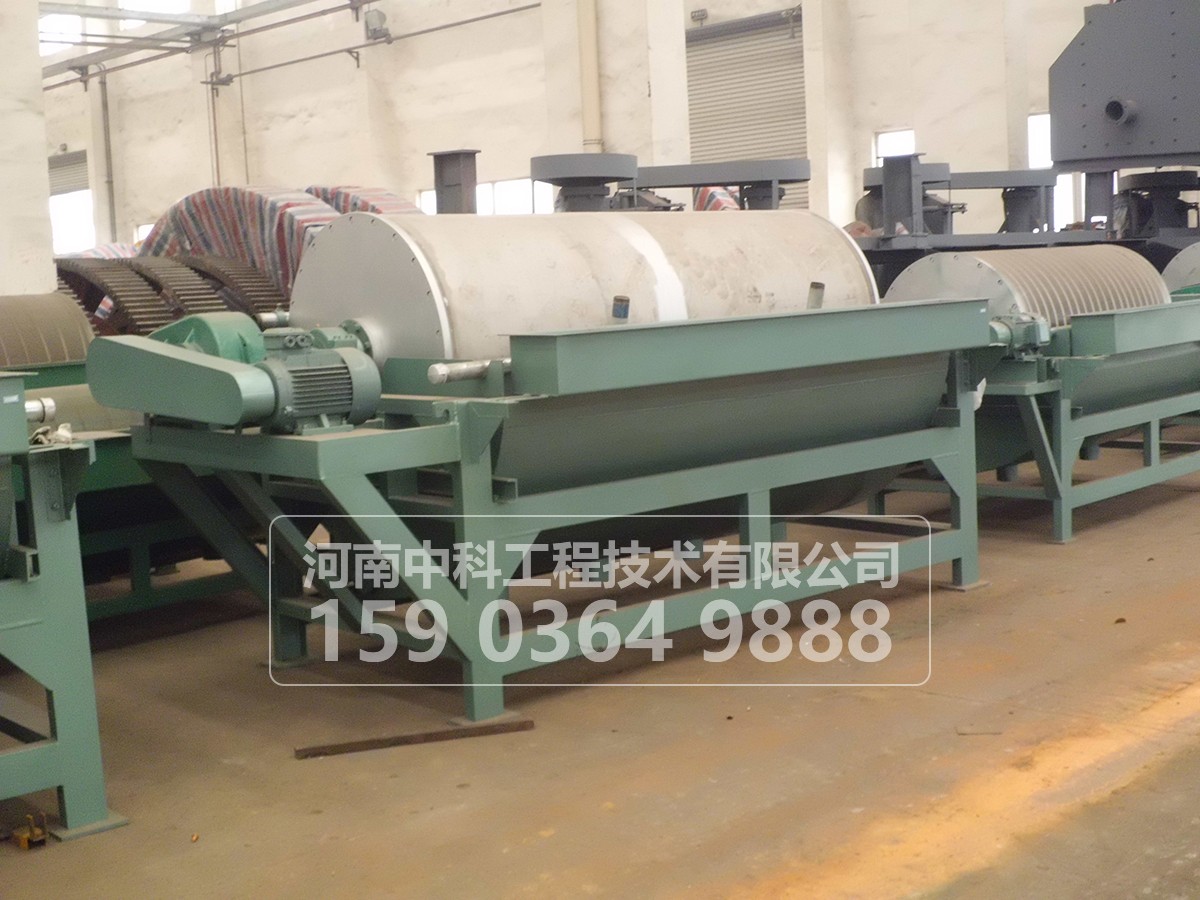

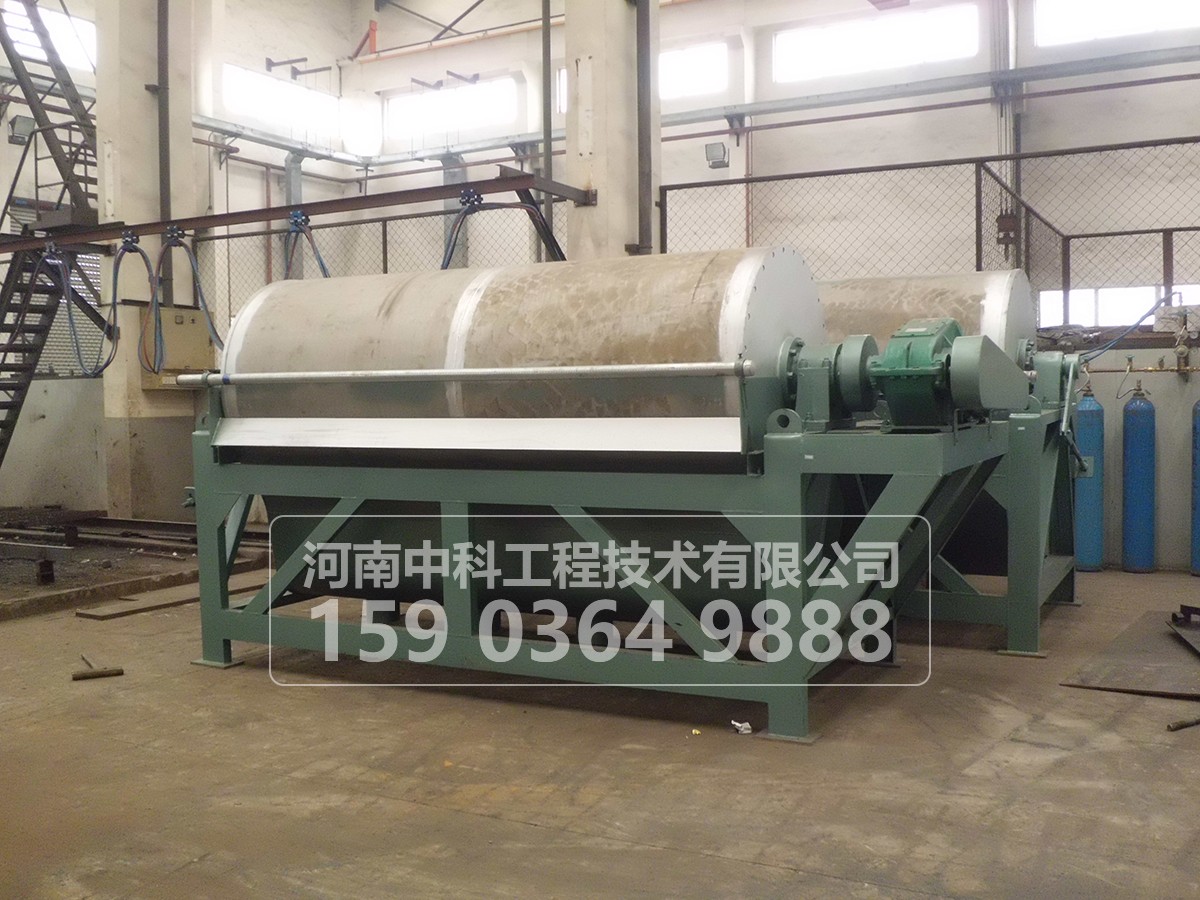

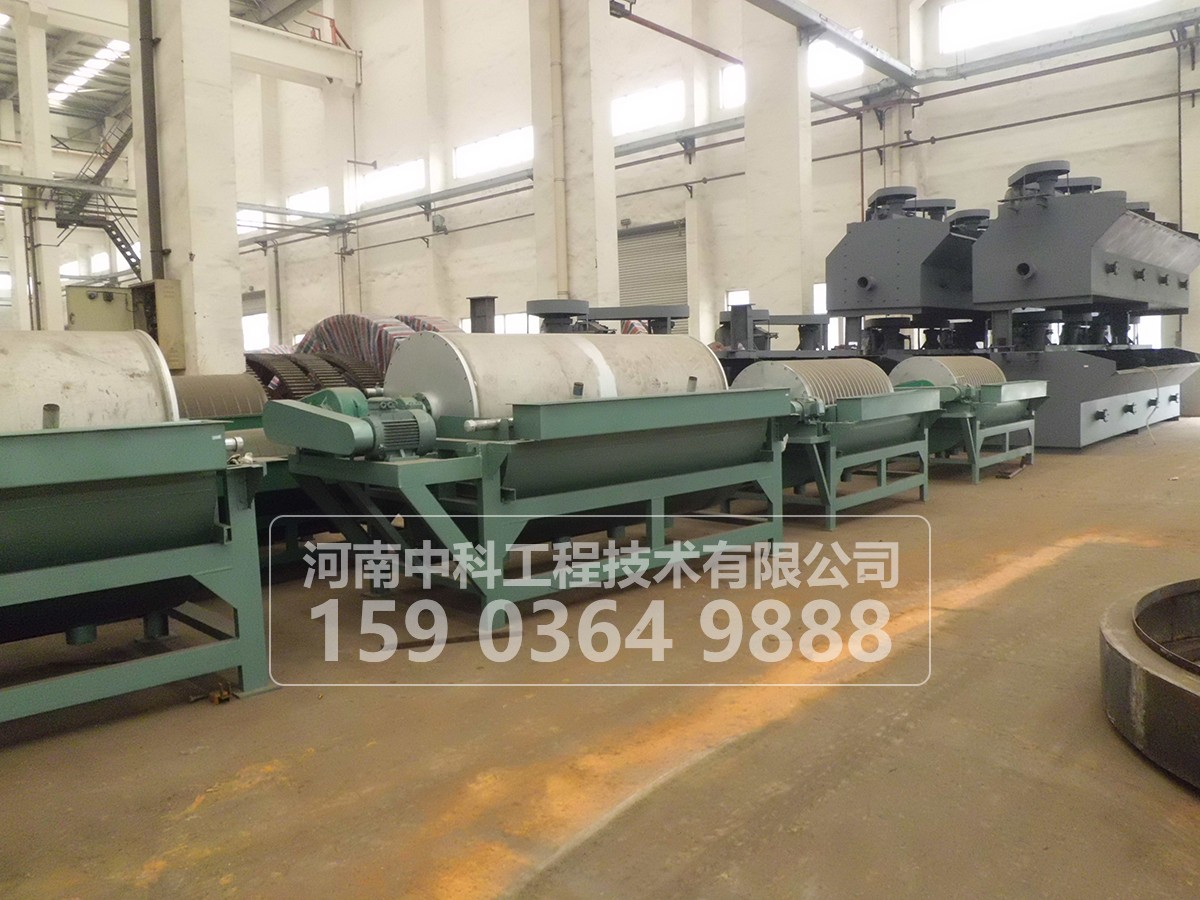

磁选机图片

       磁选机是使用于再利用粉状粒体中的除去铁粉等,磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场,适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业,是产业界使用 泛的、通用性高的机种之一。

       湿式永磁筒式磁选机是铁矿石选厂普通使用的一种磁选机,它适用于选别强磁性矿物。按照槽体的结构型式不同,磁选机分为顺流式、逆流式、半逆流式三种。三种不同槽体型式的磁选机入选粒度如下:顺流槽体≤6mm,逆流槽体≤1.5mm,半逆流槽体≤0.5mm。

磁选机基本结构

       湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系,装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

磁选机工作原理

       矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成"磁团"或"磁链","磁团"或"磁链"在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,"磁团"或"磁链"在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在"磁团"或"磁链"中的脉石等非磁性矿物在翻动中脱落下来, 终被吸在圆筒表面的"磁团"或"磁链"即是精矿。精矿随圆筒转到磁系边缘磁力 弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

规格与性能参数表

磁选机
型号
筒径mm筒长mm筒表场强kA/m处理量t/h给料粒度mm功率KW重量t
CT40640060080~4502~42~00.550.4
CT60360030080~4002~42~00.550.4
CT60660060080~4005~102~01.10.95
CT60960090080~4008~152~01.51.3
CT612600120080~40010~202~01.51.5
CT618600180080~40015~302~01.51.8
CT7127501200120~40012~252~01.52.0
CT7187501800120~40030~452~03.02.2
CT7247502400120~40030~652~03.02.5
CT9189001800130~40035~603~04.02.8
CT9249002400130~40070-1103~04.03.5
CT101810501s800130~40040-753~04.53.5
CT102110502100130~40050-803~05.53.5

       干式永磁筒式磁选机是我公司新研制成功的 磁分离设备。磁系全部采用高性能稀土钕铁硼材料和 优质铁氧体材料制做,经过巧妙的开放式磁路设计,筒表分选区 磁感应强度达到0.8T以上,磁场强度是常规中磁机的3-5倍,分选区的磁场力可达到电磁强磁选机的磁力水平。分选筒体采耐磨不锈钢精制而成;分选矿 物通过振动给料器均匀地给到分选筒的上部,旋转的筒体把非磁性物料抛离筒体,磁性物料受到强磁场力作用吸向筒体,用分矿板很方便、精确地将磁性、非磁性物料分离。强磁场力为用筒式磁选机分选中、弱磁性矿物变成现实。

       设备处理量大,分选矿物粒级范围宽、分离精度高、不堵塞;结构简单、维护方便,耗电量仅为电磁强磁选机的20%。

       机主要用途:无水地区的选铁作业;耐火材料和其它物料的除铁作业。


磁选机项目参数
筒体直径(mm)400、600、750
筒体长度(mm)600、900、1200
筒表 磁感应强度0.8T
分选筒转速(r.p.m)40、60
给料方式振动给料器上部给料
分选粒度(mm)10-0.074
处理量(t/h)0.3-8
电机减速机型号XWD1.5-63;XWD2.2-74
设备重量(t)0.6-1.5(t)
