首页 - 产品中心 - 分级机
分级机
分级机 159 0364 9888

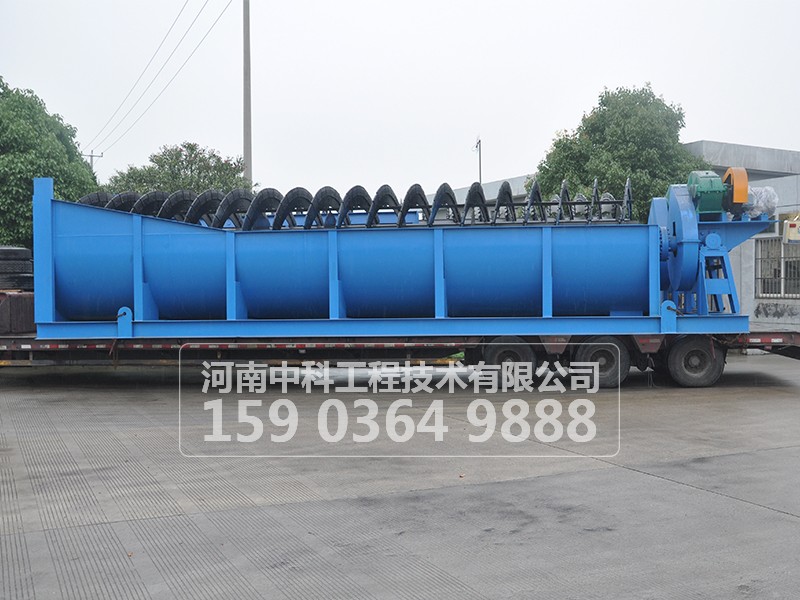

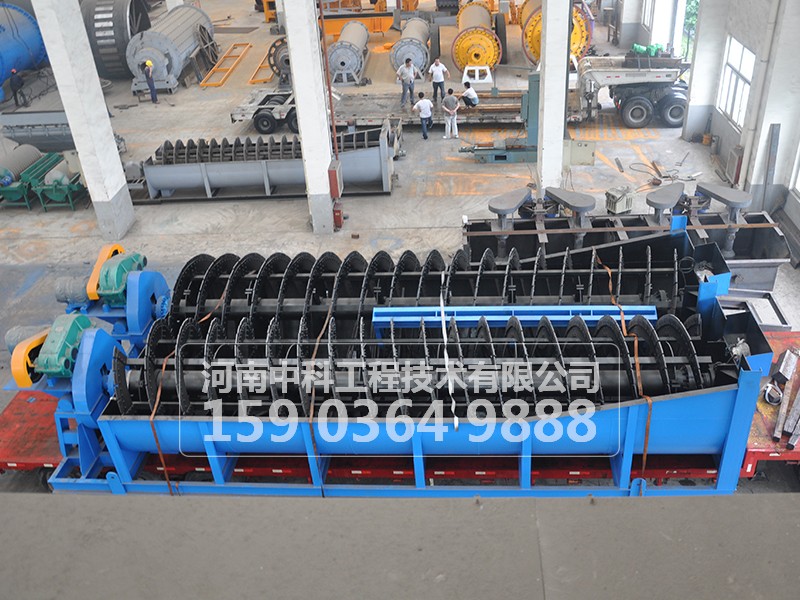

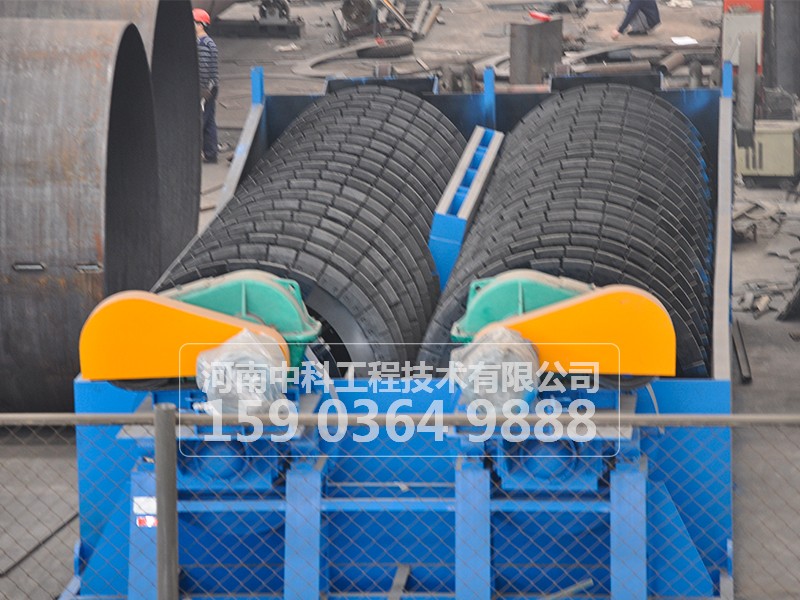

分级机图片

       分级机广泛适用于选矿厂与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,或金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

       螺旋分级机分为:单螺旋分级机、双螺旋分级机。螺旋分级机根据溢流端的螺旋叶片浸入溢流面深浅程序不同,可制成下列二种:

       1、高堰式分级机:溢流端螺旋叶片的顶部高于溢流面,且溢流端螺旋中心低于溢流面。主要用于溢流粒度为0.83-0.15mm的矿石分级;

       2、沉没式分级机:溢流端的螺旋叶片全部浸入溢流面以下。主要适用于溢流粒度为0.15-0.07mm的矿石分级。

螺旋分级机结构:

       分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋分级机设备特点:

       1. SF系列砂石粉分离机说采用日本技术研制,专门用于机制砂干法生产工艺中超标石粉的分离,可以非常方便的控制机制砂石粉的含量,满足用户的要求。

       2. 技术先进,工艺简单,特别适合于干法大、中型制砂生产线使用。

       3. 0.00--0.75mm石粉含量在2%-15%之间可调。

       4. 石粉质量易于控制,细度调整方便、灵活、可靠。

       5. 瓦片内衬,维修率非常低。

       6. 采用变频控制技术,操作更简洁。

规格与性能参数表

型号螺旋直径(mm)螺旋转速(r/min)水槽长度(mm ≤)电动机功率kw ≤外形尺寸mm≤机重t
传动用升降用
FG-330012-3030001.1----385049011400.7
FG-55008-12.545001.1----543068014801.6
FG-77506-1055003----627098018202.7
FG-1010005-865005.5----7590124023804.0
FC-1084007.59600124026806.0
FG-1212004-665007.52.28180157031108.5
FC-1284007.52.2103701540392011
2FG-126500154.482302790311015.8
2Fc-128400154.4103702790392017.6
FG-1515004-683007.52.2104101880408012.5
FC-15105007.52.2126701820489016.8
2FG-158300154.4104103390408022.1
2FC-1510500154.4126703370489030.7
FG-2020003.6-5.5840011-153107902530449020.5
FC-201290011-153156102530534028.5
2FG-20840022-306110004600449035.5
2FC-201290022-306157604600564048.7
FG-2424003.679130153116502910497025.7
FC-241413018.54165802930719041.0
2FG-249130306127105430569045.8
2FC-2414130378177105430800067.9
2FG-3030003.212500408160206640635073
2FC-301430017091868084.8
