转筒烘干机
转筒烘干机 159 0364 9888

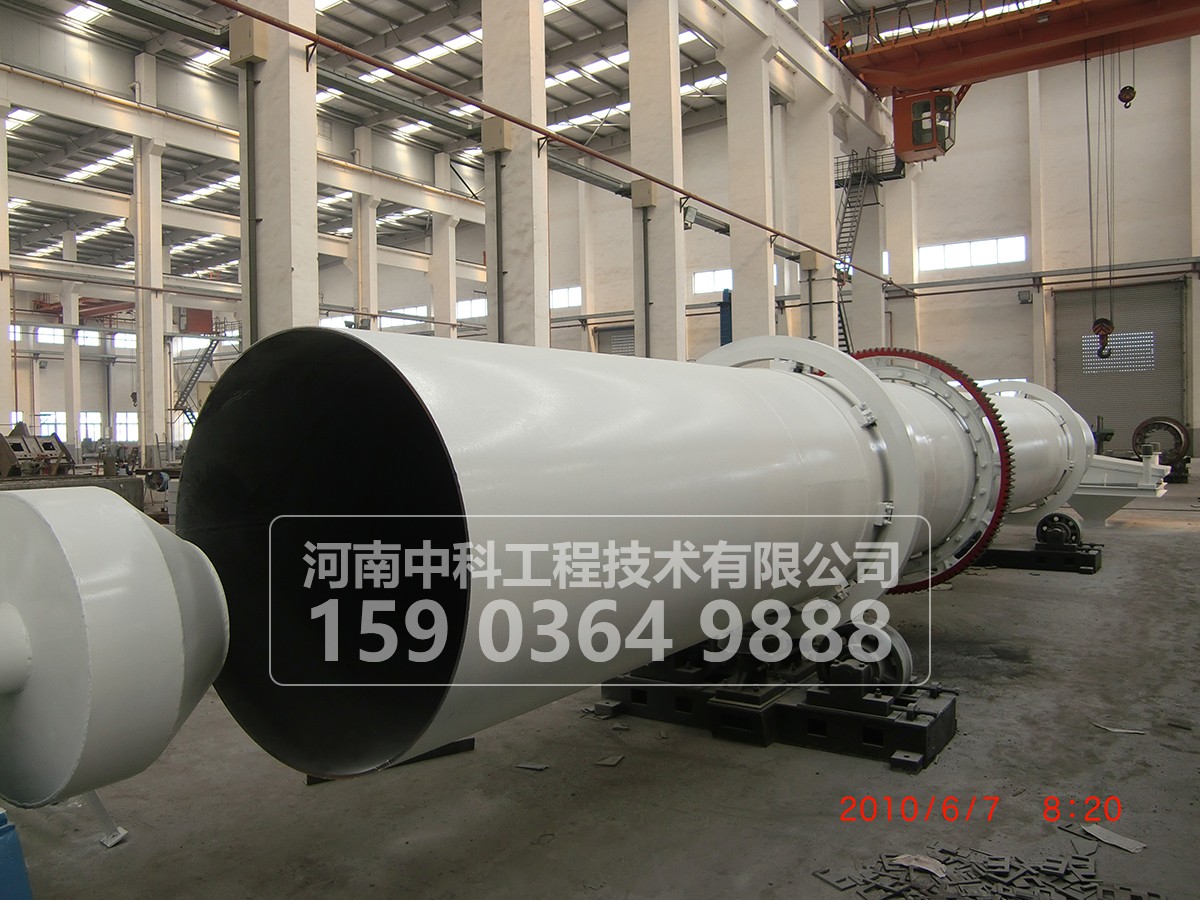

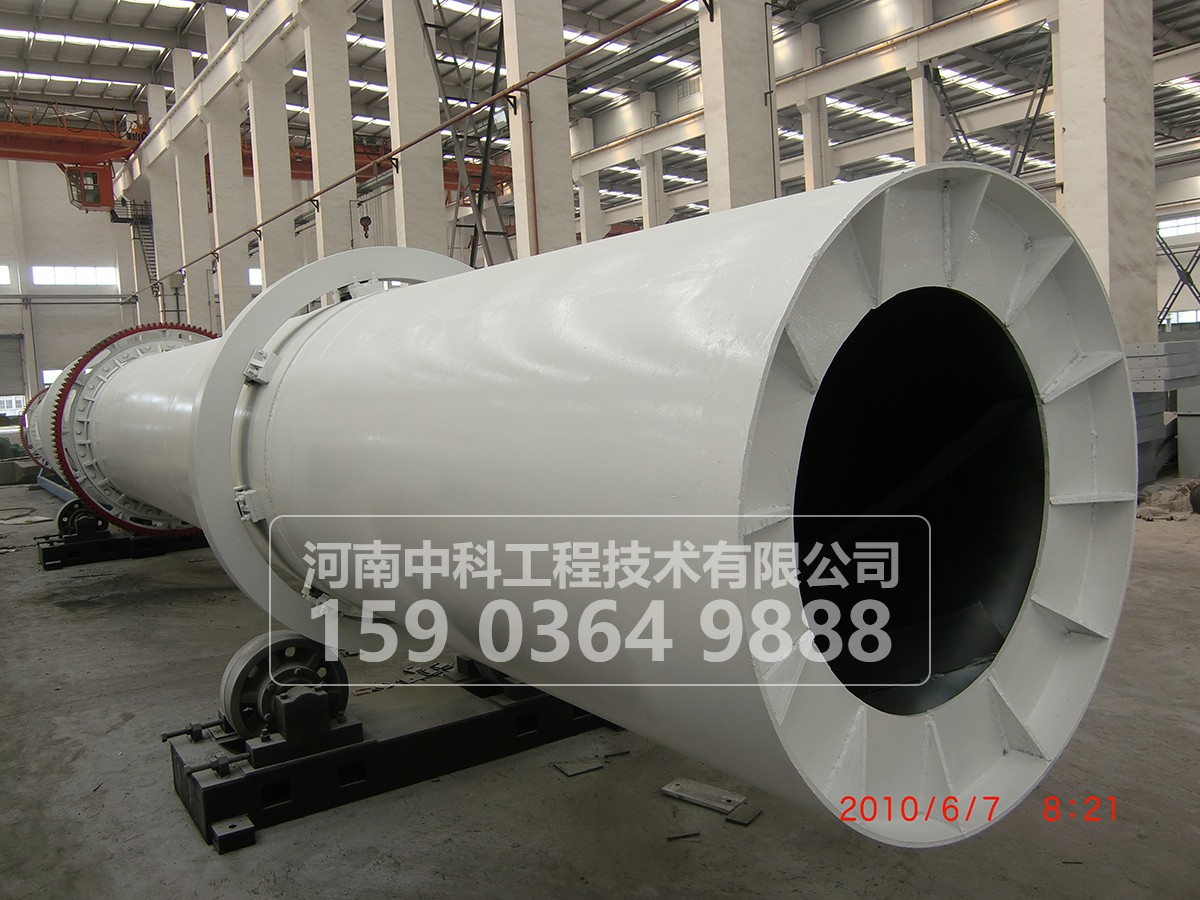

转筒烘干机图片

       转筒烘干机主要用于建材行业或治金行业的矿渣、粘土、煤粉,金属选矿业浸出渣等物料的烘干。为了控制烘干机的温度,在进出料装置上配置热电偶,通过温度表可显示烘干机进出料端的温度变化,为更好地控制筒体内的工作温度(一般350-380度)提供了依据。

       该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。我厂烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。我厂烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。

产品规格(m)生产能力(T/H)主机电主减速机重量(T)
功率(kw)型号型号速比
φ1.2×10m2.57.5Y160M-R3ZL50-16-1
13.5
φ1.5×12m3.3-4.910Y160L-6B3JZQ500-III-2F
18.9
φ1.5×15m4-618.5Y200L-6JZQ500-III-2F
21
φ1.8×12m4-611Y200L-6ZQ50-16II-216.4622.33
φ2.2×12m7-1218.5Y160L-6JZQ650-III31.537.6
φ2.2×14m7-1218.5Y160L-6JZQ750-III31.540
φ2.2×16m1230Y225M-6JZQ750-III31.545
φ2.4×14m1230Y250M-6JZQ750-III31.551
φ2.4×18m10-1337Y250M-6ZL85-13-127.1654
φ2.4×20m10-1437Y250M-6ZL85-13-127.1654.14
φ3×20m2555Y250M-4ZL100-16-141.5278
φ3×25m32-3675YR280M-4ZL100-16-141.52104.9

烘干机工作原理:

       烘干机的热源来自燃烧装置,本烘干机采用顺流式加热方式。因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。
